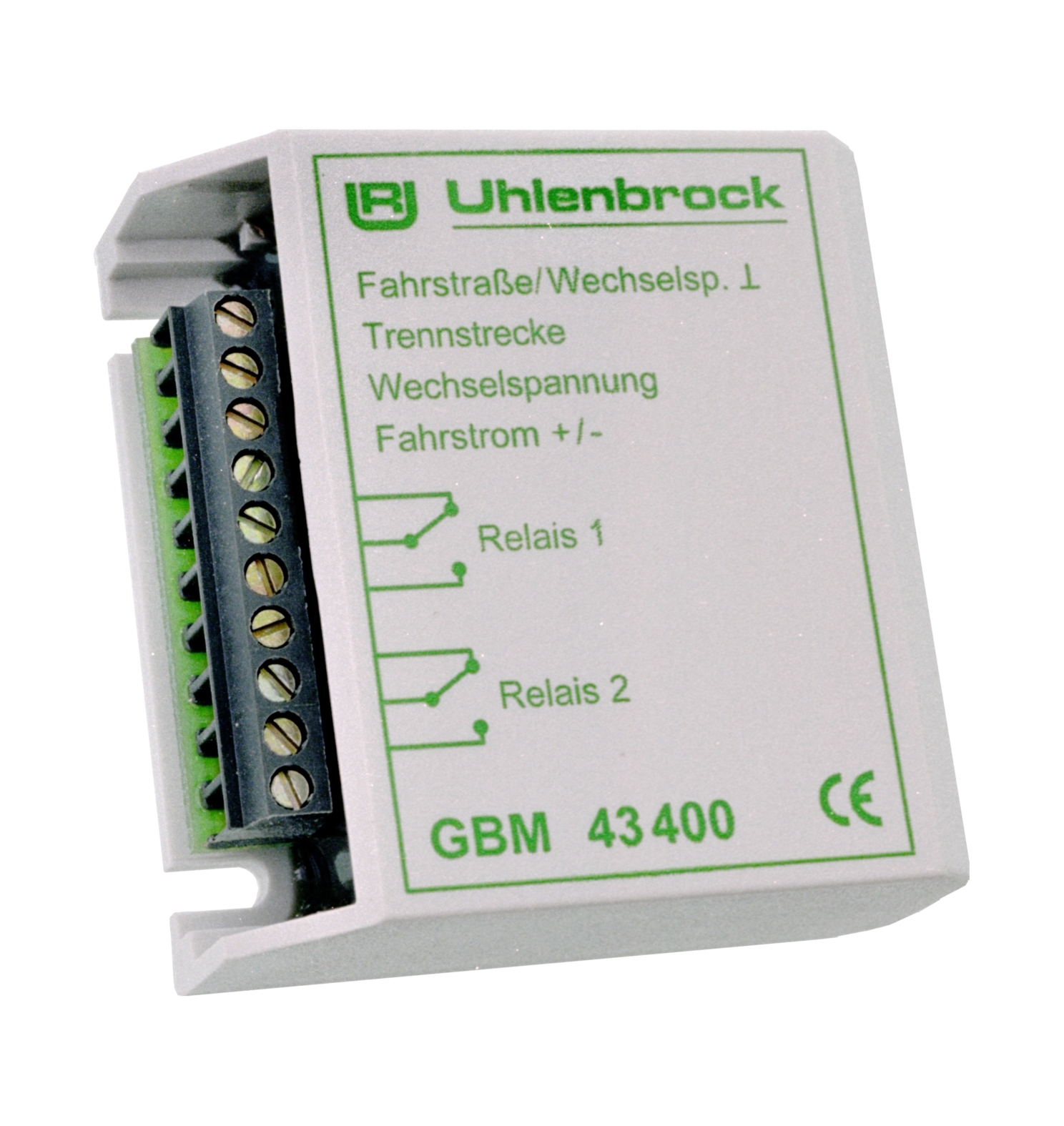

Uhlenbrock 43400 Gleisbesetztmeldung GBM

Der Baustein dient zur zuverlässigen Anzeige von stehenden und fahrenden Zügen auf dem Gleis. Ausserdem eignet er sich zur Verwendung als elektronischer Schalter. Die Besetztmeldung meldet jeden Fahrstrom ab 1 mA in dem Trennabschnitt, den sie überwacht. Sie reagiert somit auf alle Loks und alle Wagen mit Beleuchtung. Sie kann Lampen, LEDs, Signale, Weichen, Relais oder andere Bausteine, z.B. Soundmodule, schalten. Die häufigste Verwendung findet dieser Baustein mit Sicherheit als zuverlässige Anzeige auf dem Gleisbildstellpult. Damit Sie jederzeit wissen, welches Gleis frei und welches schon besetzt ist. Eine einfache Blockstelle lässt sich sehr schnell aufbauen, indem Sie mehrere Gleisabschnitte hintereinander mit Gleisbesetztmeldern ausrüsten. Die Auslösung von Schaltvorgängen, Timern oder anderer Bausteine ist über den Baustein eine angenehm einfache Angelegenheit. Das Gleis wird in zu überwachende Abschnitte aufgeteilt. Die Gleisbesetztmeldung wird an der zu überwachenden Schiene, an den Wechselspannungsausgang eines Transformators oder an die Digitalspannung und an den zu schaltenden Artikel angeschlossen. Der Anschluss der Leitungen erfolgt bequem über Schraubklemmen. Der Besetztmelder überwacht einen Gleisabschnitt und ermöglicht durch das integrierte Relais viele Schaltmöglichkeiten ohne zusätzliche Bauteile. So kann zum Beispiel direkt eine Rot-Weiß-Ausleuchtung eines Stellpultes und damit auch eine Frei-Anzeige erfolgen. Das langlebige Relais hat zwei potentialfreie Umschaltkontakte, von denen jeder mit 1 A belastet werden darf.
